五、控制器操作說明
HMKDZN-500型智能焊接控制器與連接端子板有40線雙口扁平電纜連接。焊接機主體的電器裝置以及大電流可控硅與連接端子板連接后構成一臺完整的智能焊接機。當焊接機通電后本控制器首先提供的是第一套出廠焊接工藝方案，本機能存儲七套焊接工藝方案，其中序號為1的焊接方案是一套出廠焊接方案設置，提供用戶試驗或選用。開機時自動設置為1號
焊接方案，在焊接方案顯示窗顯示1，能自動識別1號焊接方案其不接受用戶修改。序號2到7號為用戶焊接方案自設定區，可有用戶自由設置和反復修改。并且通過按確認鍵，自動將用戶當前設置保存起來以便以后選用。按方案選擇鍵可逐一改變當前選擇，當選定后即可調試或焊接。
當焊接方案選定以后，如果需要讀取設置參數或修改設置參數。請按設定鍵，此時對應參數名的LED會點亮，同時對應參數值會閃亮。當按加+鍵、減-鍵則可以修改當前參數值。再按一下設定鍵，則顯示下一參數名和參數值，同前一樣可以讀取和修改參數值。以此可以逐一讀取和修改，可反復循環讀取和修改，直至按下確認鍵則自動存入當前確認參數值。
當焊接方案選定以后，按啟動鍵或腳踏啟動開關，智能焊接控制器則按照所選定的焊接方案，循序一一執行焊接程序和機械動作。控制器面板上的功能指示顯示會安照設定焊接程序的時序逐一顯示。每完成一次焊接程蜂器會予以提示。此時還是在調試狀態完成整個時序動作但不作真正的焊接，只有當按下焊接鍵，待控制器認同設置到焊接狀態。點亮焊接狀態指示燈后再按啟動鍵或腳踏啟動開關，則真正進入焊接。焊接時序請參閱焊接過程示意圖。
當按下焊接方式選擇鍵可以步進選擇單步、單點、連點焊接�？刂破髅姘迳蠒c亮對應焊接方式的LED，顯示當前焊接方式選。
單步 -- 按一下啟動鍵或腳踏啟動開關，只完成整個焊接程序中的一個節拍，按一下逐一循序。
單點 -- 按一下啟動鍵或腳踏啟動開關，完成一次完整的焊接程序
連點 -- 按一下啟動鍵或腳踏啟動開關，則連續一次又一次循環執行所選擇的焊接程序，直到按一下停止鍵才會結束循環焊接。當結束循環后則自動進入單點焊接狀態。
8號為智能焊接控制器與焊接機主體匹配的功率因素調整參數，其主要為了使智能焊接控制器與不同類型、不同機構、不同功率的焊接機主體獲得最佳匹配而專門設置的。一般一旦匹配調整好以后就不需要再調整的，但如果生產焊接機主體的單位，當選用我們的智能焊接控制器配套時，需要作一次性匹配調整。一般焊接機使用者是不需要調整的，所以修改該參數時需要首先鍵入該參數的設置密碼，否則用戶是修改不了的。
9號為顯示焊接機累計焊接點數，（只對真正的焊接計數，而調試狀態是不計數）此時除焊接方案顯示窗顯示9，其余顯示窗的9位數字連接起來為焊接機累計焊接點數。如果按控制器面板上的計數按鍵，則顯示的是開機當班焊接計數值，此時再按清零鍵則只能清除當班焊接點數，而不能清除焊接機累計焊接點數值。
六、智能焊接控制器報警保護
智能焊接控制器具備比較完備的自動保護功能，如對可控硅熱保護、壓力保護、機械位移保護、電壓超壓和欠壓的在線監控。當出現其中任何一種故障，本控制器就停止執行當前工作程序。并且在控制面板上會顯示對應的故障原因，同時蜂鳴器報警予以警示。當故障消除后系統自動投入正常運行。
智能焊接控制器的在線監控點，以接受被監控對象的開關量信號為檢測點。當在線監控開路狀態時為正常，當導通狀態時確認為故障。所有需要監控的點都必需連接到智能焊接控制器的連接端子板上的對應端子上。（如果需要以負邏輯作為在線監控，請在訂貨時注明）
七、控制器連接端子板示意圖

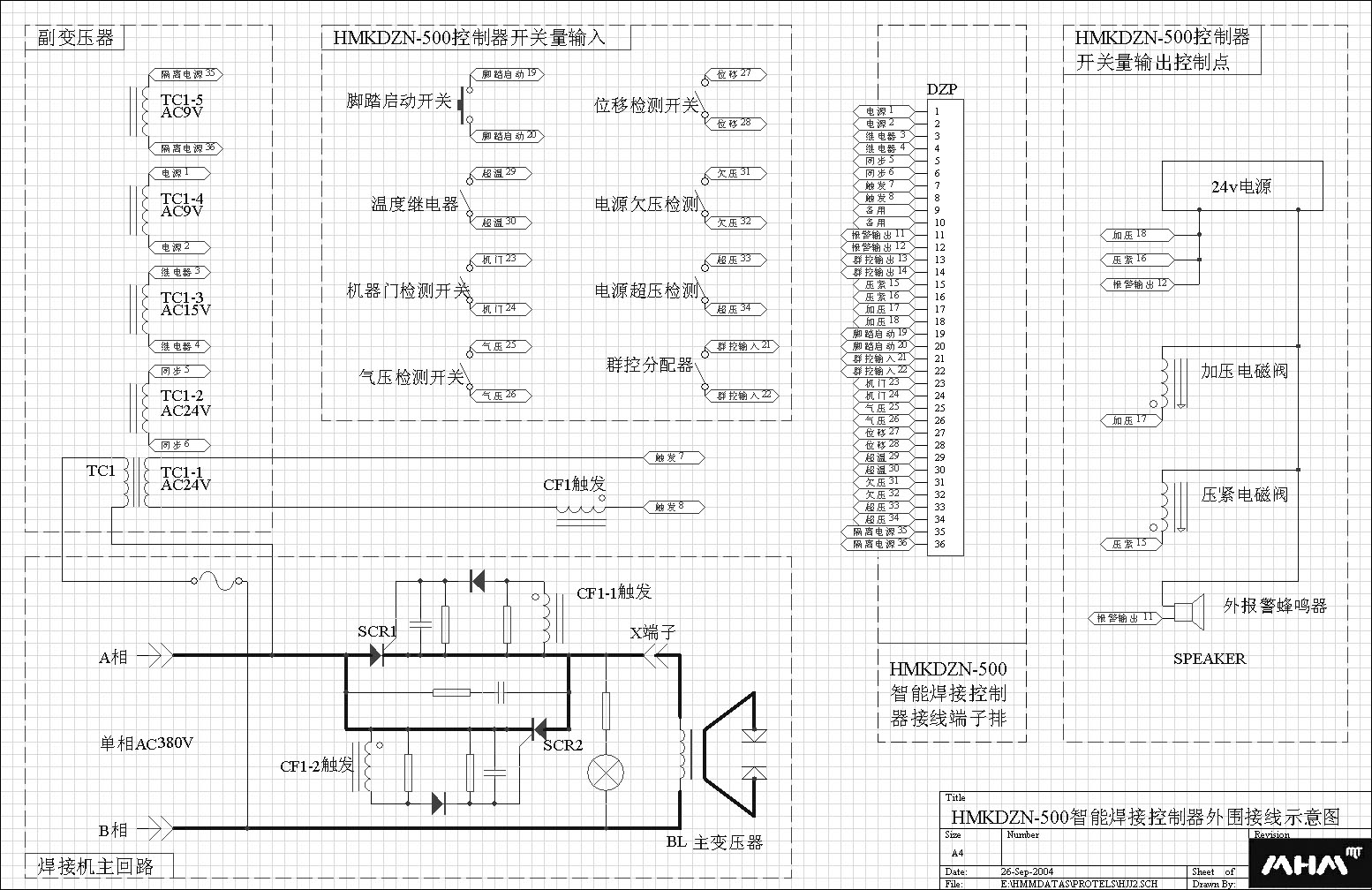

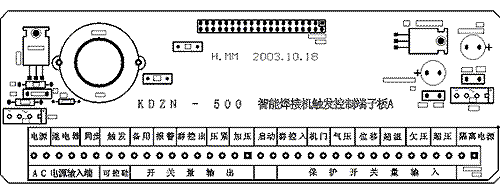

HMKDZN - 500 智能焊接控制器連接端子板
智能焊接控制器與智能焊接控制器連接端子板用40線雙口扁平電纜連接�？刂破鞯乃休斎�、輸出的連接都通過連接端子板與焊接機連接。以便智能焊接控制器與不同的焊接機連接。
八、焊接過程示意圖

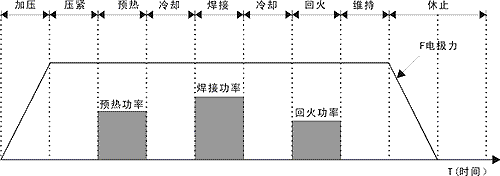

焊 接 過 程 示 意 圖
上圖所示的是描述了一個標準焊接過程示意圖，由于每一個時間段的起始值都可以從設置為0。所以當某一時間段設置為0后，則整個焊接過程就會缺省對應0設置的過程段。因此為用戶提供了很大的可縮性。
|
