特點：FEATURES
__

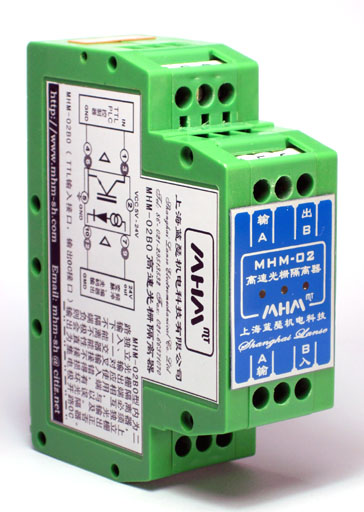

A. MHM-02系列 雙路高速光柵隔離器（光電耦合器 編碼器信號轉換器 編碼器信號轉換模塊）應用于包括微處理器系統TTL與PLC之間數據高速傳輸轉換接口（如解決雷諾德旋轉編碼器輸出與PLC控制器之間轉換接口、應用于西門子、ABB、AB、歐姆龍、三菱、松下、臺達等各類PLC高速計數模塊、脈沖輸入端）、電動機數字光電編碼器、光柵尺與PLC控制器之間轉換接口、變頻器脈沖信號與PLC控制器之間的信號傳輸、數據輸入/輸出轉換接口、微處理器系統和計算機外設接口、還特別適用于電機自控應用等領域。尤其是能克服工控系統復雜的現場環境下的強干擾，將強電傳動執行機構和遠程PLC控制網絡系統之間電氣隔離，排除強電場、強磁場等電氣干擾。MHM-02型高速光電耦合模塊可以分隔系統和有效保護較為敏感的電路，并且具有脈沖整形功能，有效地提高了系統之間的抗干擾性能，為工業自動化控制系統中的高低電壓之間提供一個完全物理隔離的安全接口。內置二路獨立隔離器。
__
B. MHM-02系列 雙高速光柵隔離器常規產品輸入：有PLC電平接口02A、TTL電平接口02B、LvTTL電平接口02L、HvTTL電平接口02Z，輸入有特殊電平要求可定制。輸出：常規為推挽型和集電極開路輸出型02AO、02BO、02LO、02ZO，還有固定TTL電平輸出02AT、02BT、02LT、02ZT，固定LvTTL電平輸出02AL、02BL、02LL、02ZL，固定HvTTL電平輸出02AZ、02BZ、02LZ、02ZZ，輸入輸出可交叉組合任選一種。(PLC
TTL LvTTL HvTTL 信號互轉)
__
C. M子系列具有脈寬擴展功能，提高對脈寬有要求的PLC、單片機脈沖識別可靠性。
__
D. D子系列具有動態高電平識別功能，對于脈沖高電平浮動范圍過大的信號，可有效保護接收端設備。
__
E. 結構上采用了片狀模塊卡口式結構，可直接卡入標準道軌安裝，安裝拆卸維護方便�？梢远嗥o湊疊合安裝在標準DIN
35mm 道軌上，可節省和替代控制柜輸入、輸出接線端子。
__
F. 單路輸入信號電流5mA，如將7、9端短接，10、12端短接，可以作為一路輸入兩路輸出使用。
__
G. 可作為脈沖信號中繼器使用，提高脈沖信號的傳輸距離，增加脈沖信號的驅動能力。
具體技術參數請點擊 技術規范
